水中ドローンの製作、その6
今後の方針:
とりあえず電波を受け取るものをフロートで受けてケーブルで伝えて潜水する水中ドローンのアイデアは実現しました。
次はこれを自律航行させます。
考え方としては、APMかPixhawkにコントローラを乗せ換え、
本体にコンパスを搭載、GPSはフロートでケーブルは張った状態で位置を追従させる。

深さがある程度までなら、船体とGPSの位置は大きくずれないだろうと考えてます。
そのためには、なるべく細いケーブルでフロートからピンと張った状態を作る。
深さをコントロールするために、スリップリングを通してケーブルを巻きとるのも良いか。

さらに、水中カメラを追加、フロート上から映像を電波で送って手元で確認できるようにしたいです。
水中ドローンの製作、その5
作ってる水中ドローンは、深さがほぼ一定で水深2m前後の所を航行するもの、できれば自動航行させたいという用途です。割と広い海域での航行なので、ケーブルに束縛されたくない、ならばケーブルの長さを限定して、フロートに受信機を乗せて引っ張れば良いのじゃないか、という考えです。

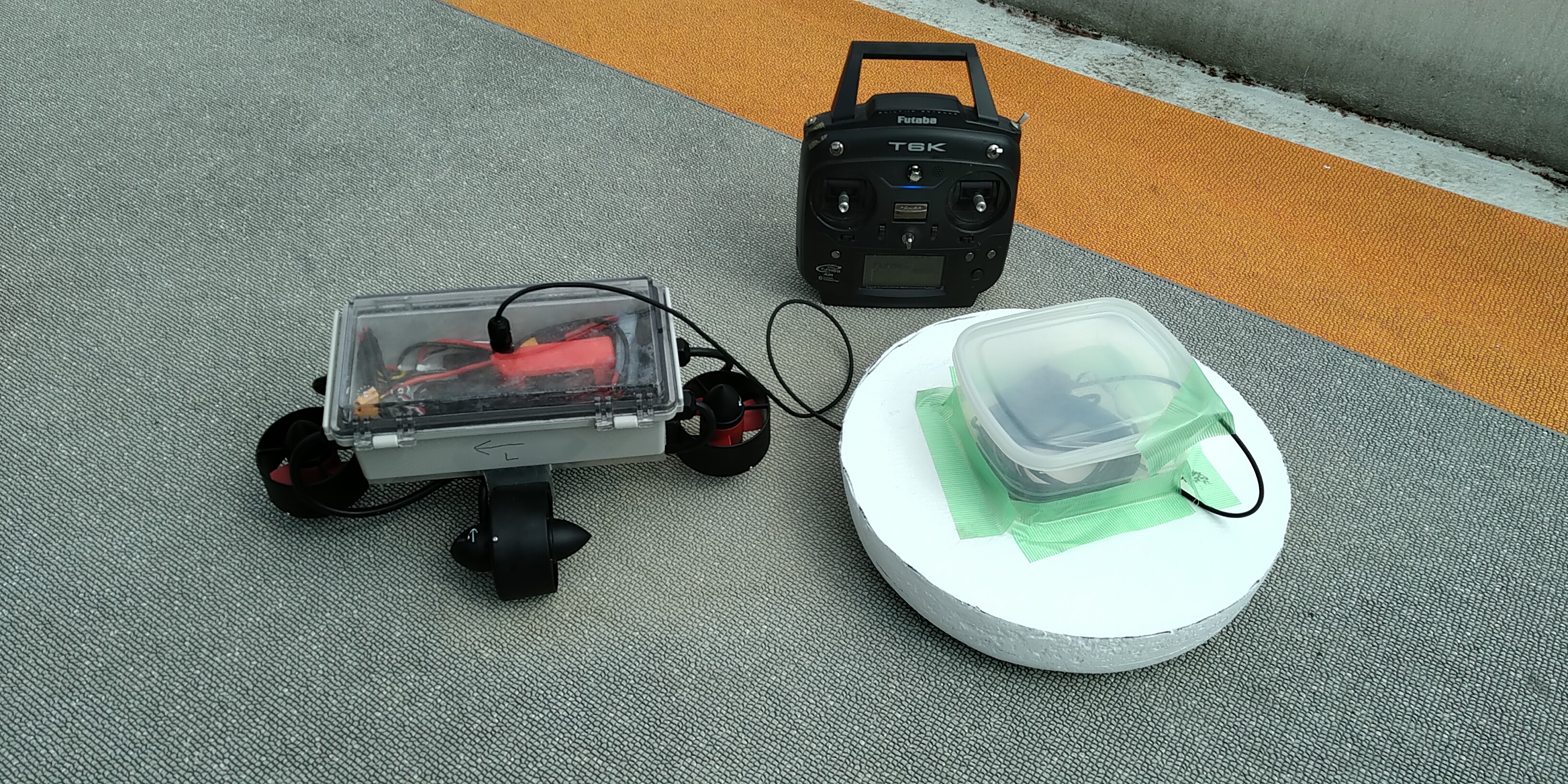

なので、発泡スチロールで丸いフロートを削って、受信機のケーブルを通し、念のため水没しないようにタッパーに入れて固定。

alt

プールの水深は深い所でも1.5m程度なので、それ以下で1mより長いくらいで調整して長さを固定。

alt

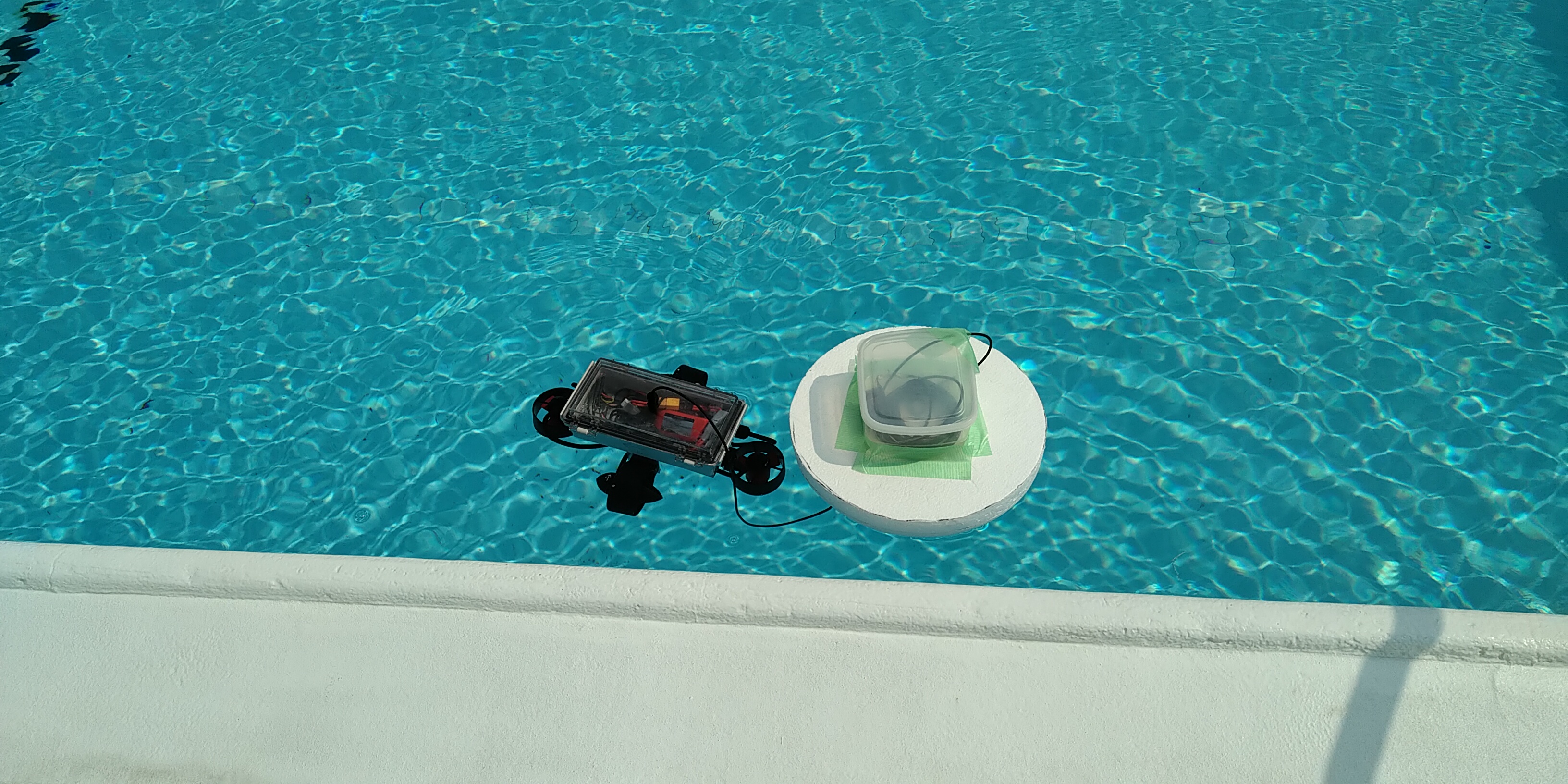

プールにフロートと船体とも浮かべてみました。

alt

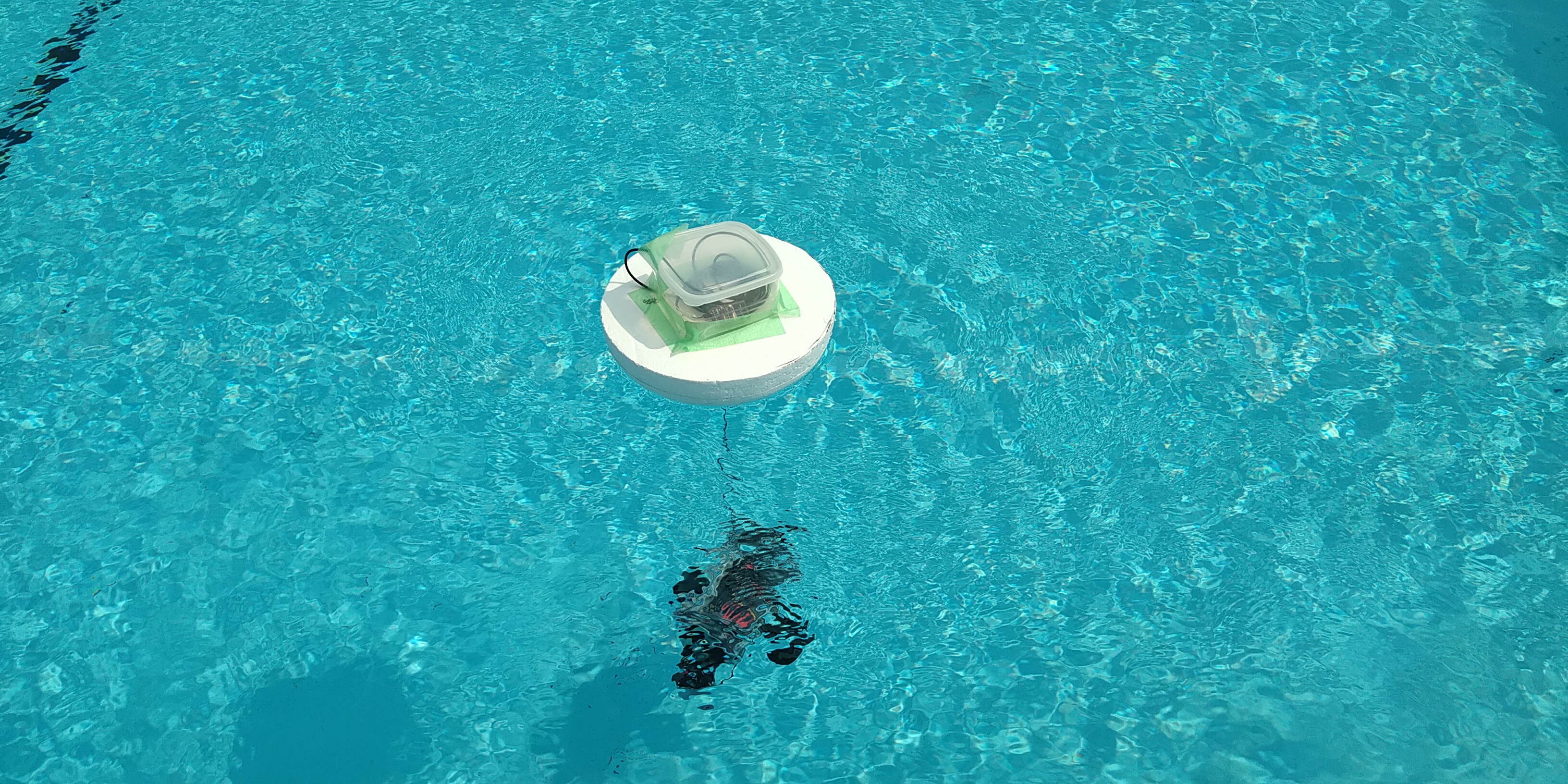

ここで、前後スラスターを回して沈降。

alt

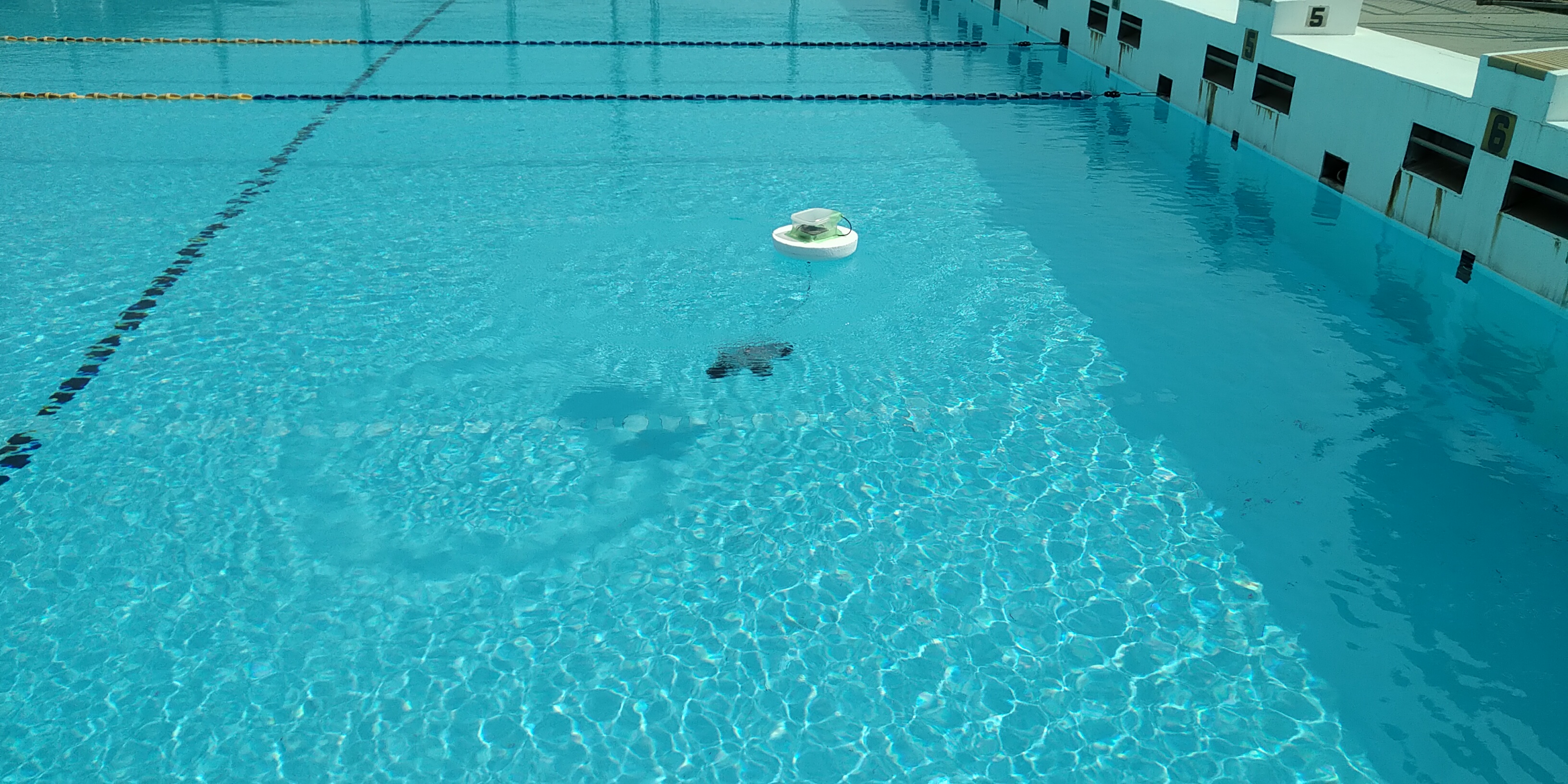

そのまま、左右スラスターで操舵。操作通りに水中で動いてます。

alt

その時の動画。

水中ドローンの製作、その4
メカ積み中。

送信機と受信機をペアリング。

受信機からはSBUSで信号を受け取り、フライトコントローラに接続。ここで使ったのはCC3D。

カスタム設定がやりやすいのでとりあえずラジコンで操縦方法を考えたりするのには便利。

考え方としては、

船体は基本的に浮く状態。

前後のスラスターで下方向に推力を得て沈降。ESCは沈下方向のみ。

この時に前後のピッチが水平になるようにCC3Dで制御。

左右のスラスター双方向のESCを使い、モード1の送信機の右スティックの前後左右に割り当てて、前進後退左右旋回ができるようにした。

バッテリーはリポ3セルでまあ十分。電圧よりも容量で浮力を調整してできるだけ大容量を積みたい。

alt

ケース上部に穴を開けて、ケーブルグラントでケーブルを通す。このケーブルは現時点では、受信機を船外に出すため。バッテリーも中。

alt

実験用の水の入った容器に浮かべたところ。ほぼ水平に浮いてる。

alt

ここで前後スラスターを回すと沈降。結構水流はげしい。

前後、左右旋回も試して、問題なく操舵可能。

alt

横から見たところ、スラスターの推力で沈んで一番下についてるところ。

alt

その時の動画はこちら。
水中ドローンの製作、その3
漏水を調べるちょっとした工夫。
ケースにケーブルが入ってるわけですが、
alt
トイレットペーパーに水性ペンで適当に落書き。
alt

これをちぎって配線の周りに置いてから、水没させます。
alt
水漏れがあると、インクが滲んでどこが漏れてるかがすぐにわかります。

alt
水中ドローンの製作、その2

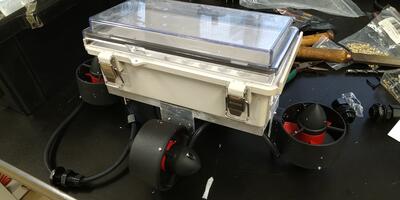

先に組んだフレームとスラスターは、タカチの防水ケースに取り付け。
重い物を下、ケースが上に浮いて姿勢の上下を保つように考えました。
前後の重量差が出やすいと思ったのでピッチを調整できるように前後に独立に下方向に推力を出すスラスターを配置、左右は操舵用という考えです。そもそもケースが浮くようになってるので左右の大きな傾きはでないだろうと考えました。

alt

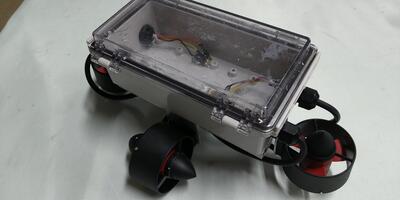

ケースに穴を開けてモーターの配線を通します。ここで防水が大事。ミスミからケーブルグラントを購入。ぎゅっと締め付けて防水します。
でも、進水試験したら水漏れしました。ケースに開けた穴がいびつでOリングが不均等に絞めつけられて隙間から水が入ってました。
そこで、別に購入したOリングのセットから同じ径の太いものに交換し、シリコングリースを塗って締め付けたら、漏水が止まりました。
alt

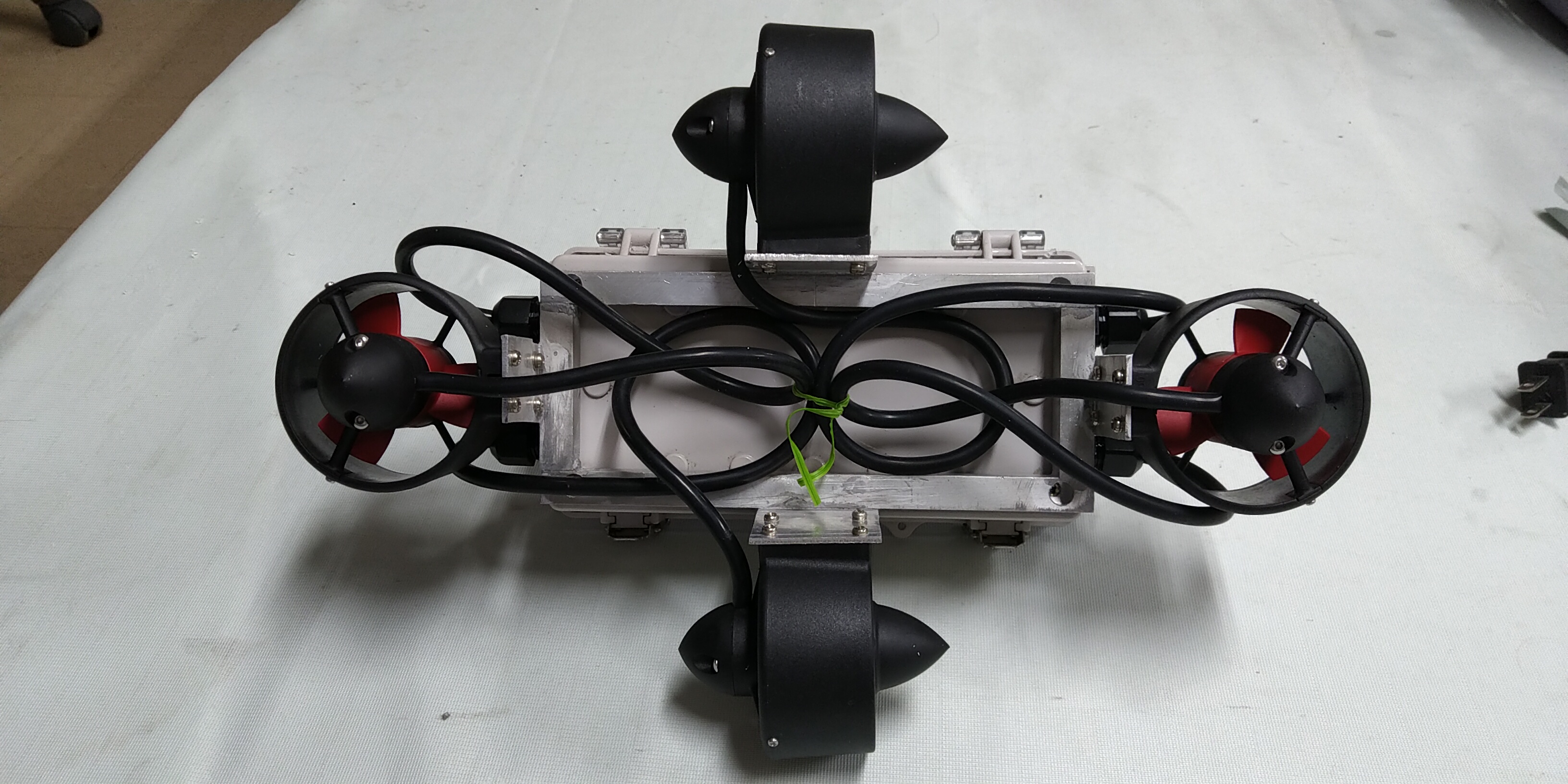

ケース内部に余裕がなかったので、裏面でケーブルを渡してまとめ。
alt
