板金機とハンドプレス

Bellmex社から購入しました．
http://www.bellmex.com/

こんな箱で到着．箱のわりに重いです．


こちらは板金機　2-IN-1　２８,５００円
http://www.bellmex.com/kogataita.html



こちらはハンドプレス（0.5t）　4200円
http://www.bellmex.com/arber.html

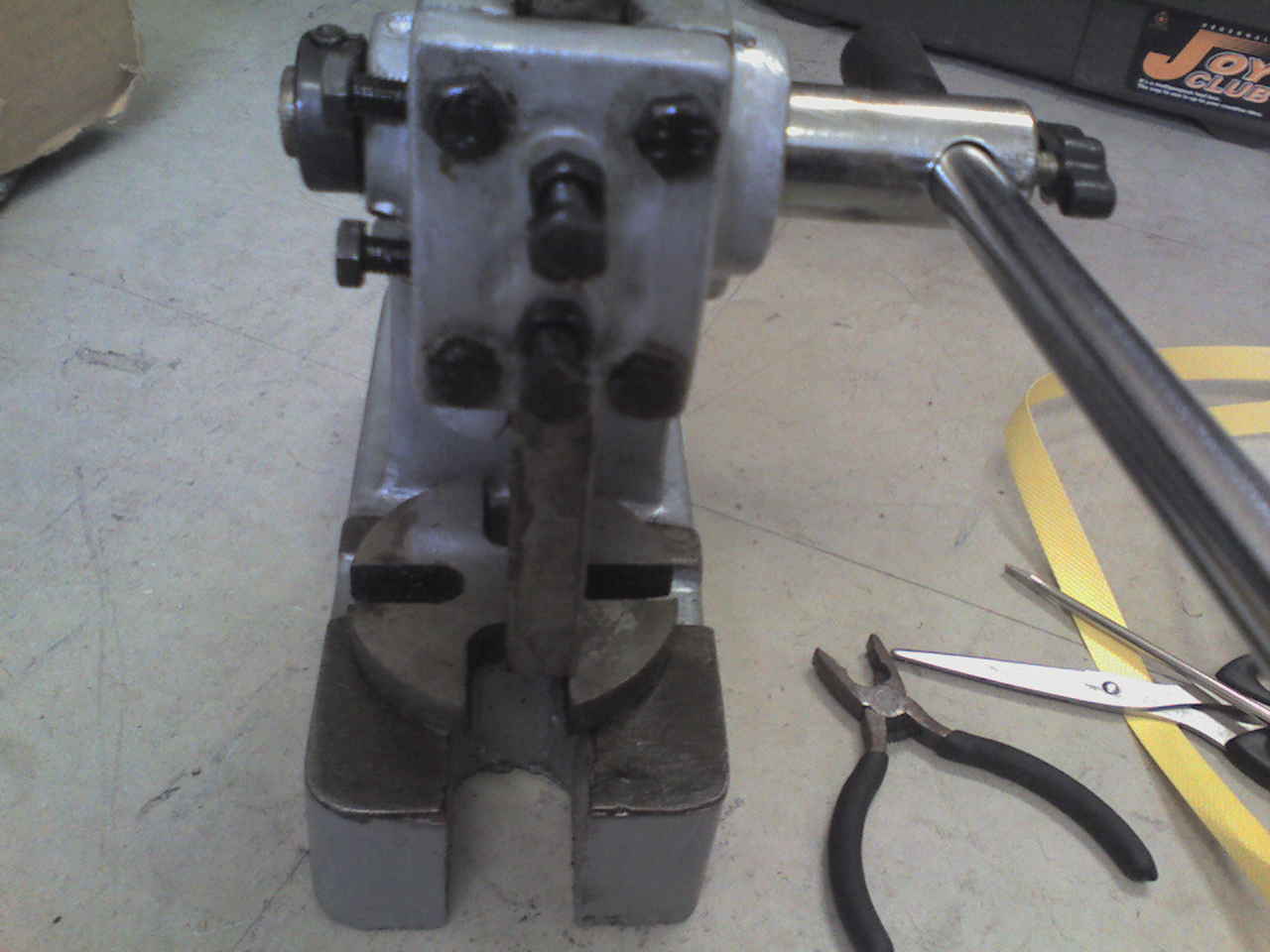

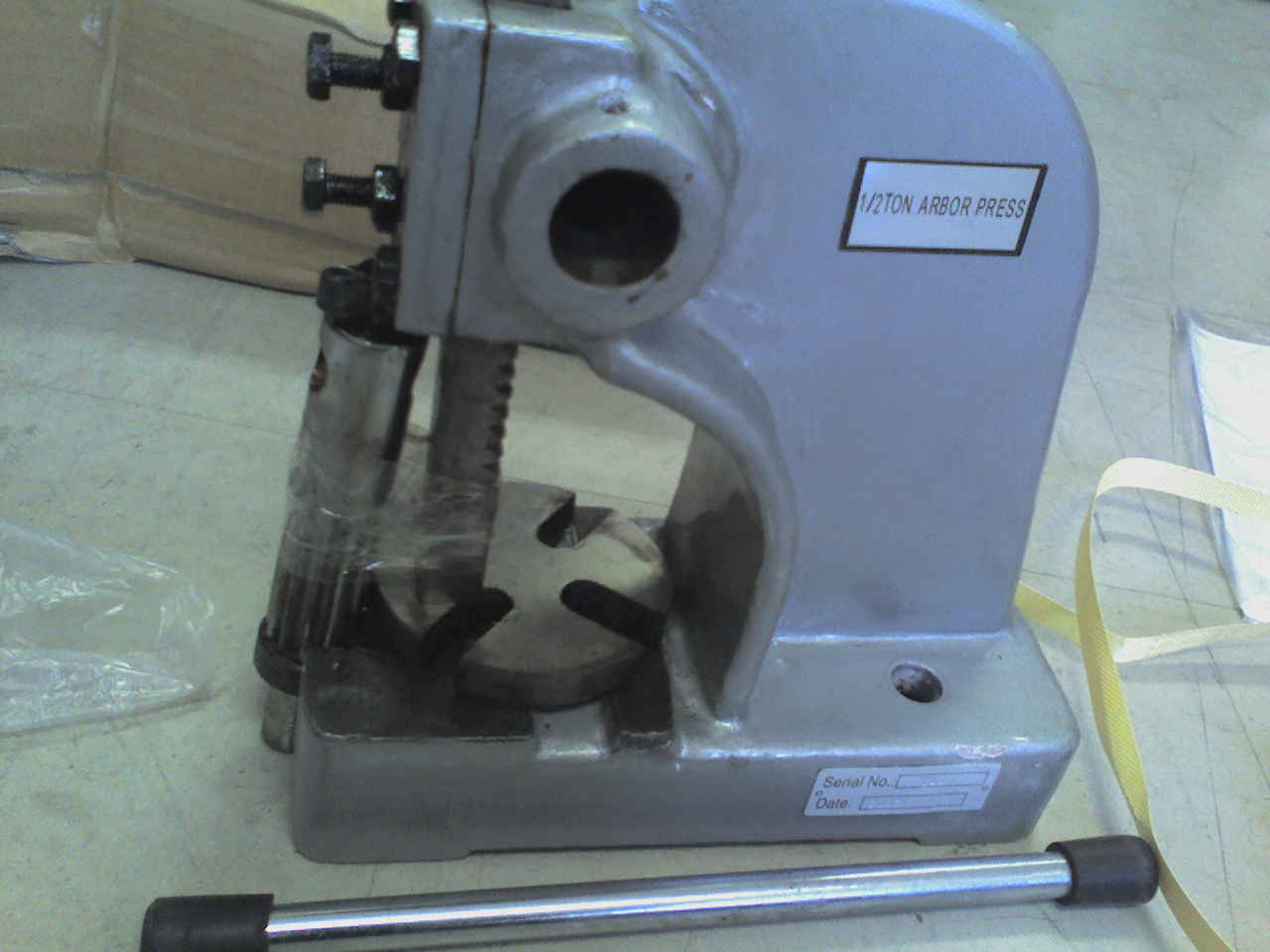

まずはハンドプレスの組み立て．
マニュアルなどありませんでした．
動くかと思って動かしてみようとしても，べとっとした油が固まって動きません．



構造を見ながら適当に組み立て始めます．
レバーの先端のゴムキャップをはずし，軸に通してネジで締め付け，再度キャップをかぶせました．





続いて，軸の左側の黒い部分のリングをはずし．．．



本体に通して，再度リングをつけて固定．



これで完成．

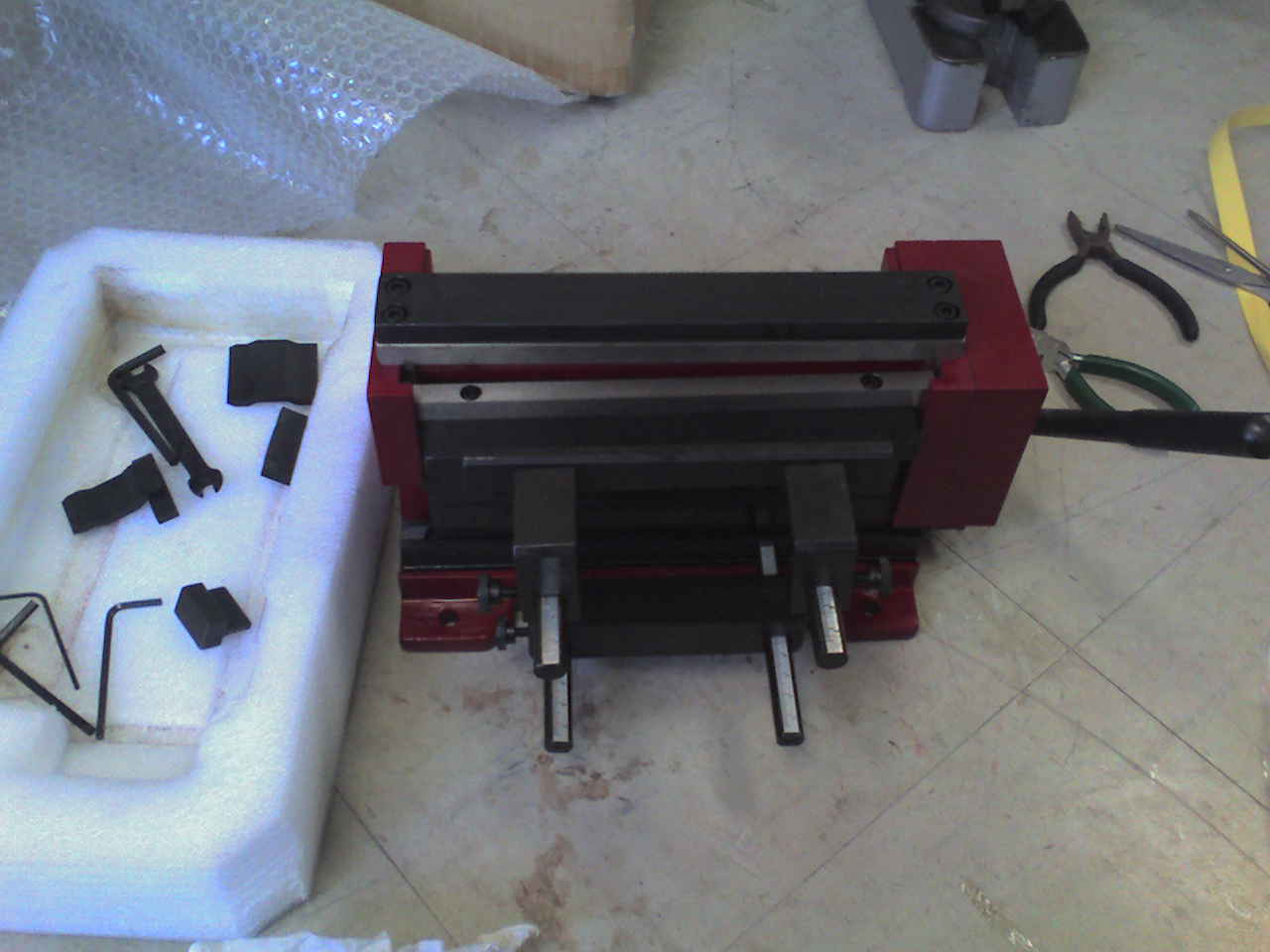

続いて，板金機の組み立て．



英語マニュアルがありますが，読む気になりませんで，図だけ見ながらくみ上げ．でもこの図，わかりにくいです．



ネジは2種類，各２本だけ．太さと長さの違うものなので間違えようがないです．
曲げの部分を下部の上歯と合うところに入れ込んで，

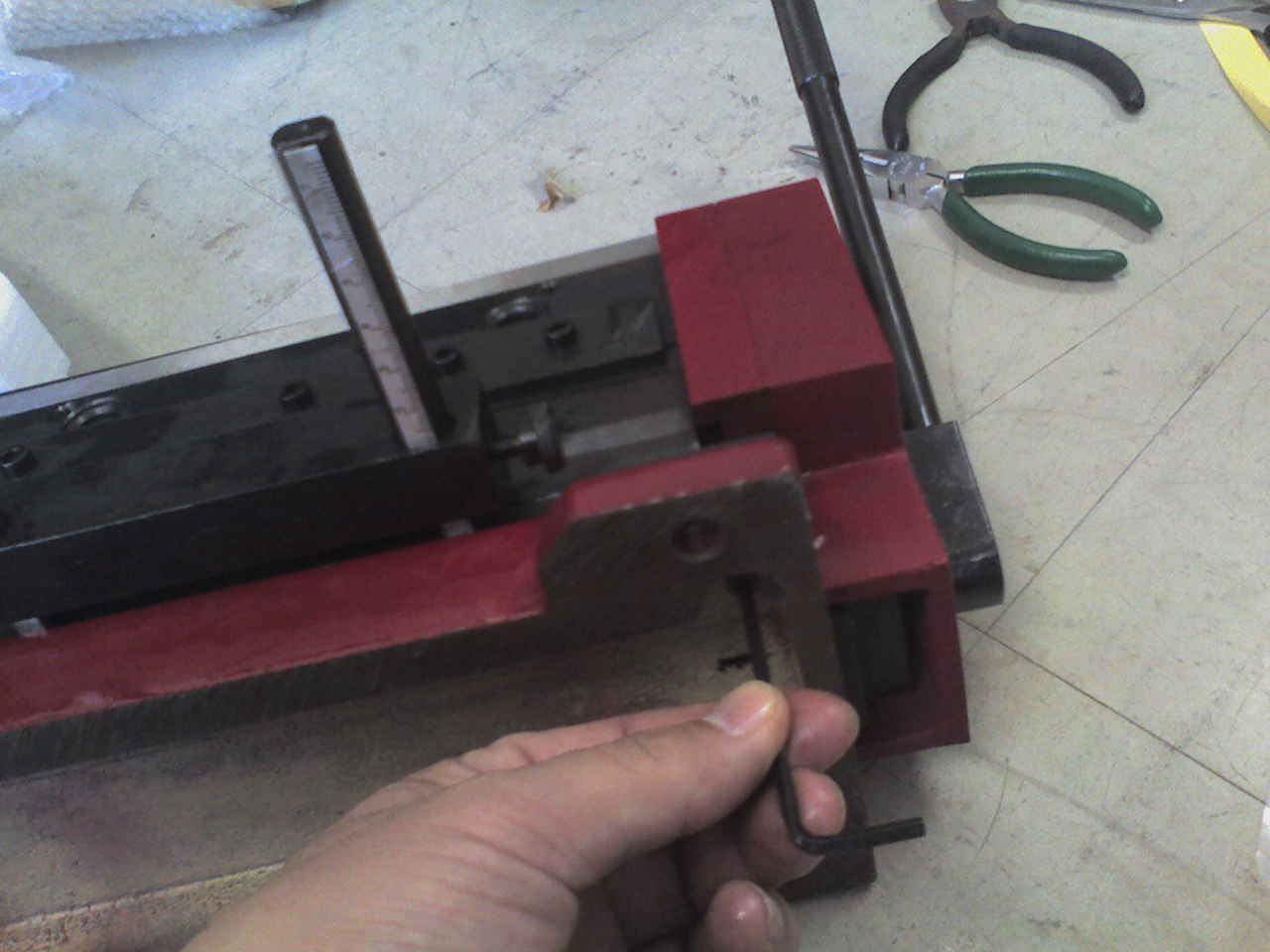

裏側からネジで固定．



切断は上部．こちらも本体のネジ穴と合うように方向とネジを選んで固定．



これで完成．

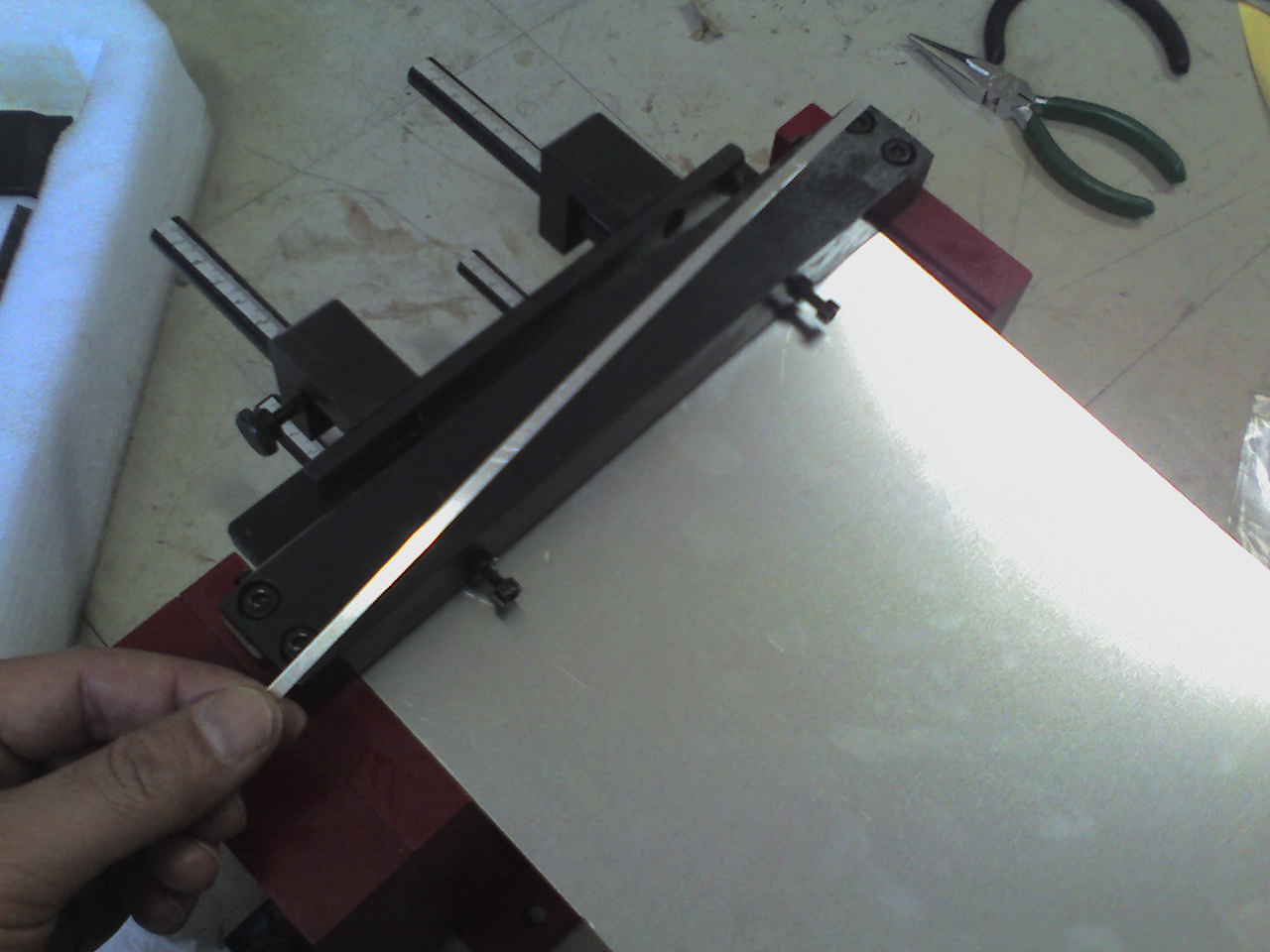

早速，0.5mmのアルミ板を切断してみました．
スパッと切れます．



調子に乗って２mm厚の板の切断！？
これは明らかに無理．（Webでは1.3mmまでとあります）
壊す前にやめました．



2mmアルミ板はこんな感じ．がんばりましたが力及ばず．



さっきケチりながら切断してみたアルミ板を曲げてみました．
長さはおよそ幅いっぱい．
片側は９０度以上曲がっています．



しかしもう片方は９０度より開いています．
つまり，曲げ精度としてはその程度．
中央付近を使って幅の狭い板ならすんなり90度に曲がるかも．
